[促銷] BR-6000L試劑注射用水設備

6000L/h 試劑注射用水設備技術

（符合 GMP/cGMP、FDA、EMA、NMPA ***新標準要求）

一、系統概述與行業應用背景

6000L/h 注射用水（WFI）設備作為制藥工程中的關鍵公用系統，專為大容量注射劑、生物制劑、基因治療產品及高端診斷試劑生產提供核心工藝用水。其核心技術采用多效蒸餾（MED）或熱壓式蒸餾（TVR）工藝，通過高溫蒸餾與無菌分配系統，確保產出水滿足《中國藥典》（ChP 2025 版）、美國藥典（USP 46-NF 41）、歐洲藥典（EP 11.0）中注射用水標準，尤其在內毒素控制（≤0.25EU/mL）、無菌保障（SAL≤10^-6）及熱原去除（≥3log）方面達到行業***高要求。



該設備在規?；a中具有顯著優勢：相比傳統單效蒸餾，MED 系統節能比達 1:5 以上，TVR 系統能耗再降低 15-20%，滿足 EMA《綠色制藥指南》中能源效率要求。同時，設備集成計算機化系統驗證（CSV）模塊，符合 FDA 21 CFR Part 11 及 NMPA《計算機化系統附錄》數據完整性要求，適用于連續生產模式下的實時質量監控。

二、GMP 核心設計原則與技術規范

（一）材質與表面工程技術

1. 金屬材料合規體系
   與水接觸部件采用 ASTM A270 標準的 316L 超低碳不銹鋼（碳含量≤0.03%，鉬含量 2.0-3.0%），經 UNS S31603 認證，其晶間腐蝕測試通過 ASTM A262-E 法（硫酸銅 - 硫酸溶液浸泡，16 小時無晶間腐蝕）。內表面處理采用機械拋光（Ra≤0.8μm）+ 電化學拋光（Ra≤0.4μm），通過白光干涉儀檢測，確保表面粗糙度滿足 ASME BPE-2019 標準中 “衛生級” 要求。
2. 焊接工藝控制
   所有管道焊接采用自動軌道氬弧焊（GTAW），焊接參數（電流、電壓、焊速）實時記錄，焊縫需通過：
   • 內窺鏡檢測（放大倍數≥50 倍，無咬邊、氣孔、未熔合）；
   • 藍點測試（10% 硝酸酒精溶液擦拭，無藍斑）；
   • 壓力測試（1.5 倍工作壓力保壓 30 分鐘，無泄漏）。
3. 非金屬材料認證
   密封墊片采用 FDA 21 CFR 177.2600 認證的 EPDM/PTFE 復合材質，經 USP Class VI 生物反應性測試（121℃浸提液細胞毒性≤1 級，內毒素≤0.25EU/mL），溶出物 TOC≤0.5ppm。

（二）衛生設計工程規范

1. 無死角流體系統
   • 管道設計：采用 3D 建模優化坡度，主管坡度≥1.5%，支管≥2%，***低點設置衛生級排放閥（排空時間≤5 分鐘），死角控制嚴格遵循 L/D≤1.0（通過激光跟蹤儀測量）。
   • 閥門選型：使用 GEMÜ 850 型零死角隔膜閥，閥腔體積≤1.2 倍管徑 ³，密封面粗糙度 Ra≤0.6μm，通過氣泡測試（0.3MPa 氣壓下，泄漏量≤0.5mL/min）。
   • 儲罐噴淋：配備 316L 不銹鋼旋轉式噴淋球，在 0.4-0.6MPa 壓力下，通過熒光劑測試驗證覆蓋率≥99.9%，噴淋流量≥20L/min?m² 罐壁面積。
2. 高溫循環防污染技術
   分配系統維持 80-85℃恒溫循環（溫控精度 ±1℃），采用變頻離心泵（雷諾數 Re≥15,000）維持湍流狀態（流速≥1.5m/s）。儲罐頂部設置 0.2μm 疏水性 PTFE 呼吸器（帶電加熱套，維持溫度≥85℃防冷凝），其微生物截留效率通過缺陷假單胞菌挑戰測試（10^7 CFU/cm²，截留率≥99.999%）。

（三）熱原與微生物控制體系

1. 多模態滅菌技術
   • 純蒸汽滅菌（SIP）：121℃飽和蒸汽（壓力≥0.1MPa）滅菌，F(xiàn)0 值≥15 分鐘，通過 30 個以上熱電偶布點驗證溫度均勻性（溫差≤2℃）。
   • 過熱水滅菌：利用板式換熱器將循環水升溫至 121℃，維持 30 分鐘，適用于無法承受蒸汽壓力的終端設備。
   • 在線熱儲存：80℃以上循環抑制微生物，配合每月一次的純蒸汽滅菌，確保生物負載≤10CFU/100mL。

三、工藝系統組成與技術參數

（一）原料水預處理單元

1. 多級預處理流程
   • 原水緩沖罐：316L 不銹鋼材質，容積 15m³（按 30 分鐘***大產能設計），配備 UV 殺菌燈（254nm，照射劑量≥40mJ/cm²）與液位聯鎖控制（高低液位報警 ±50mm）。
   • 多介質過濾器：直徑 1.8m，填充石英砂（0.5-1.2mm）與無煙煤（1.2-2.0mm），濾速 8-10m/h，反洗強度 15L/(m²?s)，出水濁度≤0.1NTU。
   • 活性炭過濾器：直徑 1.6m，椰殼活性炭（碘吸附值≥1050mg/g），接觸時間≥20 分鐘，余氯去除率≥99.9%，ORP≤150mV。
   • 軟化 / 阻垢系統：采用全自動鈉離子交換器（樹脂填充量 1.2m³），再生周期根據硬度（鈣鎂離子≤50ppm 時，72 小時 / 次），出水硬度≤0.5ppm；或配置電子阻垢儀（頻率 20-40kHz），防止 RO 膜結垢。
   • 兩級 RO 系統：
     • 一級 RO：8 寸抗污染膜（陶氏 BW30-400），脫鹽率≥99.5%，回收率 60%，產水電導率≤10μS/cm（25℃）；
     • 二級 RO：8 寸低能耗膜（海德能 ESPA2），脫鹽率≥99.8%，回收率 70%，產水電導率≤1μS/cm（25℃），作為蒸餾機進料水。

（二）注射用水制備單元

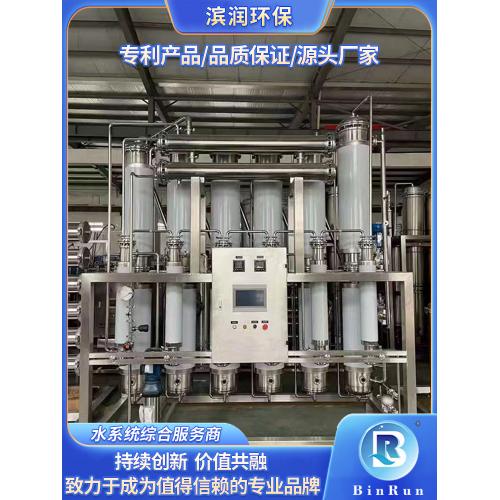

1. 多效蒸餾機（MED）技術參數
   • 效數配置：7 效（6000L/h 規模），采用降膜式蒸發結構，總傳熱系數≥2500W/(m²?K)。
   • 工作原理：
     生蒸汽（0.3-0.5MPa）進入***效蒸發器，加熱原料水產生二次蒸汽；二次蒸汽作為下一效的熱源，依次類推，末效冷凝水即為 WFI。每效配備獨立的分離裝置（離心式 + 擋板式），確保蒸汽帶液率≤0.1%。
   • 節能指標：1kg 生蒸汽產出 5.2kg WFI，噸水蒸汽耗量≤190kg，低于 EP 11.0 中 250kg / 噸的標準。
   • 關鍵設計：雙管板換熱器（管板間距≥50mm），防止原料水與 WFI 交叉污染；蒸發器內壁電拋光（Ra≤0.4μm），減少結垢風險。
2. 熱壓式蒸餾機（TVR）技術優勢
   • 熱壓縮系統：采用羅茨式蒸汽壓縮機（壓縮比 1:8.5），將末效二次蒸汽升壓升溫后作為首效熱源，能耗比 MED 降低 18%。
   • 智能控制：根據進料水溫自動調節壓縮機頻率（50-100Hz），維持蒸發溫度穩定（首效 115℃，末效 95℃）。
   • 產水質量：內毒素去除率≥3.5log，TOC≤300ppb，電導率≤1.0μS/cm（20℃），優于 ChP 標準。

（三）儲存與分配系統（PWDS）

1. WFI 儲罐設計
   • 容積配置：15m³（按 2.5 小時產能設計），立式橢圓形封頭結構（長徑比 2:1），夾套采用 50mm 厚巖棉保溫（表面溫度≤40℃）。
   • 附件配置：
     • 360° 旋轉噴淋球（流量≥25L/min）；
     • 壓力傳感器（量程 - 0.1~0.3MPa，精度 ±0.5%）；
     • 溫度傳感器（Pt100，精度 ±0.5℃），支持 SIP 時的溫度驗證；
     • CIP 回流口（管徑 DN40，流速≥2.0m/s）。
2. 循環分配系統
   • 管道規格：主管 DN80（流速 1.5-1.8m/s），支管 DN25（流速≥1.5m/s），采用 316L 不銹鋼 BA 級管道（內壁 Ra≤0.4μm），焊接后進行鈍化處理（20% 硝酸溶液循環 2 小時）。
   • 循環泵：衛生級離心泵（如南方泵業 CHL15-40），揚程 45m，流量 8000L/h，電機防護等級 IP55，配置變頻器（0-50Hz），非高峰時段降低流速至 1.2m/s 節能。
   • 熱交換器：板式換熱器（316L 材質），換熱面積 10㎡，巴氏消毒時升溫速率≥1℃/ 分鐘，維持 85℃循環；冷卻時通過工業冷水機（制冷量 50kW）將水溫降至 25℃以下（檢修模式）。

（四）在線監測與自動化控制

1. 關鍵水質監測點

   參數	監測位置	標準值	儀表型號	精度
   電導率	蒸餾機出口 / 回水管	≤1.3μS/cm（20℃）	梅特勒托利多 SG8-SK	±0.1μS/cm
   TOC	儲罐出口	≤500ppb	島津 TOC-L CPN	±3% 讀數
   內毒素	離線取樣點	≤0.25EU/mL	查爾斯河 PyroGene™	±0.05EU/mL
   溫度	循環全程	≥80℃	西門子 SITRANS PT100	±0.5℃
   壓力	泵進出口	工作壓力 0.3-0.5MPa	羅斯蒙特 3051S	±0.1%FS

2. 自動化控制系統
   • 硬件架構：西門子 PCS7 V9.0 系統，CPU 416-2DP，I/O 模塊支持 SIL2 安全認證，配置冗余電源（220VAC 雙路輸入）。
   • 軟件功能：
     • 四級權限管理（操作員、工程師、QA、管理員），密碼強度要求≥12 位（大小寫 + 數字 + 符號）；
     • 審計追蹤功能記錄所有操作（參數修改、系統重啟、報警確認），日志保存期限≥10 年；
     • 電子簽名符合 NMPA《電子數據可靠性指導原則》，關鍵操作需雙人復核（指紋 + 密碼）；
     • 趨勢分析模塊：自動生成電導率、TOC 的 7 天 / 30 天 / 1 年趨勢圖，支持 SPC 統計過程控制。
   • 報警系統：
     • Class 1（緊急）：電導率＞1.3μS/cm、TOC＞800ppb、溫度＜78℃，自動觸發不合格水排放，停機并短信通知管理員；
     • Class 2（預警）：儲罐液位＜30%、泵壓力波動＞10%，聲光報警并記錄。

四、GMP 驗證體系與質量控制

（一）全生命周期驗證流程

1. 設計確認（DQ）
   • 審查 URS 與 FDS 的符合性，重點確認：
     • 產能設計（6000L/h@25℃，考慮海拔、水溫修正系數）；
     • 熱原去除工藝（蒸餾 + SIP 組合策略）；
     • 數據完整性方案（審計追蹤 + 電子簽名）。
   • 工藝流程圖（PFD）與管道儀表圖（PID）經 QA 批準，確保無工藝死角與交叉污染風險。
2. 安裝確認（IQ）
   • 材質驗證：收集 316L 不銹鋼材質證書（EN 10204 3.1）、焊接記錄（每焊點編號對應焊接參數）；
   • 安裝精度：管道坡度用激光水平儀測量（誤差≤0.5%），設備垂直度≤1mm/m；
   • 儀表校準：電導率儀用 1413μS/cm 標準液校準（誤差≤±1%），溫度傳感器用干井爐校準（0-100℃，誤差≤±0.3℃）。
3. 運行確認（OQ）
   • 蒸餾機性能：連續運行 72 小時，驗證產能（6000±5% L/h）、節能比（1:5.2）、熱原去除率（挑戰試驗內毒素從 10EU/mL 降至≤0.25EU/mL，去除率≥97.5%）；
   • SIP 驗證：121℃蒸汽滅菌 30 分鐘，F(xiàn)0 值≥15，***冷點（儲罐底部）與***熱點溫差≤2℃；
   • 循環系統：流速測試（主管 1.6m/s，支管 1.5m/s），壓力波動≤5%，排空時間 4 分 30 秒。
4. 性能確認（PQ）
   • 三階段測試：
     • 階段 1（4 周）：所有使用點每日全檢（電導率、TOC、內毒素、微生物）；
     • 階段 2（4 周）：每周 2 次全檢，驗證系統穩定性；
     • 階段 3（4 周）：模擬日常運行，按正常取樣頻率檢測，證明持續合規。
   • ***差條件測試：原水硬度波動 ±20%、生蒸汽壓力波動 ±10% 時，確認 WFI 水質不受影響。

（二）日常質量控制方案

1. 在線監測頻率
   • 電導率：實時監測，每 5 秒記錄一次；
   • TOC：每 15 分鐘自動檢測一次；
   • 溫度：連續監測，用于控制循環水溫。
2. 離線檢測計劃
   • 微生物限度：每周取樣一次，采用薄膜過濾法（0.45μm 濾膜，30-35℃培養 72 小時），標準≤10CFU/100mL；
   • 內毒素：每月一次，LAL 法檢測，標準≤0.25EU/mL；
   • 化學指標：每季度檢測硝酸鹽、亞硝酸鹽、重金屬等，按 ChP 2025 版注射用水項下方法執行。
3. 維護校準計劃
   • RO 膜清洗：每 3 個月一次，用 2% 檸檬酸（pH4.0）循環清洗 60 分鐘，通量恢復率≥95%；
   • 蒸餾機除垢：每年一次，用 5% 硝酸溶液循環清洗（溫度 60℃，時間 120 分鐘），之后用純化水沖洗至電導率≤10μS/cm；
   • 儀表校準：每年由法定計量機構執行，校準證書編號與系統儀表一一對應，歸檔保存。

五、規?；瘧脠鼍芭c優化設計

（一）典型行業應用方案

1. 大容量注射劑（LVP）生產
   • 應用場景：500mL 生理鹽水、葡萄糖注射液配液用水，要求內毒素≤0.25EU/mL，微生物≤10CFU/100mL；
   • 系統配置：6000L/h TVR 蒸餾機 + 15m³ 儲罐，85℃循環，每批生產前執行 SIP，配液罐與 WFI 系統通過衛生級快接連接。
2. 生物反應器培養基制備
   • 特殊要求：TOC≤300ppb，防止有機雜質干擾細胞代謝；內毒素≤0.1EU/mL，避免刺激細胞凋亡；
   • 優化方案：在分配系統末端增設 0.22μm 除菌級過濾器（如 Pall Ultipleat），并采用氮氣覆蓋儲罐（純度≥99.99%），防止 CO?溶入影響 pH。
3. 基因治療病毒載體純化
   • 關鍵控制：顆粒物（≥0.5μm 顆粒≤50 個 /mL），采用三級過濾（1μm+0.45μm+0.22μm），循環流速提升至 1.8m/s，減少顆粒沉積風險；
   • 消毒策略：每批次后執行過熱水滅菌（121℃，30 分鐘），確保無交叉污染。
4. 體外診斷試劑（IVD）配制
   • 水質要求：電導率≤1.0μS/cm（20℃），避免離子干擾檢測結果；TOC≤200ppb，降低背景信號；
   • 系統設計：增設終端紫外燈（185nm+254nm 雙波長），降解殘留有機物，同時配備 TOC 在線監測（精度≤10ppb）。

（二）節能與智能化優化

1. 能源效率提升
   • 余熱回收：蒸餾機冷凝水（80-85℃）通過板式換熱器預熱原料水，熱能回收率≥70%，噸水蒸汽耗量再降低 15kg；
   • 變頻控制：循環泵根據用水流量自動調節頻率（30-50Hz），非生產時段能耗降低 40%。
2. 預測性維護系統
   • 振動監測：在泵組軸承座安裝加速度傳感器（采樣頻率 10kHz），通過頻譜分析預測軸承磨損（預警閾值≥2.5mm/s）；
   • 紅外熱成像：每月對電氣柜進行熱掃描，溫度異常點（溫差≥15℃）自動標記，預防接觸器老化；
   • 耗材管理：根據 RO 膜壓差（ΔP≥0.15MPa）、活性炭運行時間（≥720 小時）自動生成更換工單。
3. 數字化集成
   接入工廠 MES 系統，實現：
   • 水質數據與生產批次綁定，追溯周期≥產品有效期 + 3 年；
   • 自動生成 GMP 報表（趨勢圖、偏差記錄、OOS 調查），減少人工錄入誤差；
   • 與 ERP 系統聯動，根據耗材使用情況自動觸發采購流程。

六、行業前沿技術與發展趨勢

1. 數字孿生技術應用
   通過建立 WFI 系統虛擬模型，模擬不同工況下的水質變化（如原料水水質波動、蒸汽壓力變化），提前優化操作參數，將工藝驗證時間縮短 30%。
2. 無化學劑消毒方案
   試點脈沖電場（PEF）消毒技術，通過高頻脈沖（20kV/cm，1000Hz）破壞微生物細胞膜，替代傳統化學消毒，適用于對 TOC 敏感的生物制品生產。
3. 模塊化快速部署
   采用預制式撬裝系統（各單元在工廠完成集成與預驗證），現場安裝僅需管道對接與電氣連接，項目周期從傳統的 12 周縮短至 6 周，適用于產能擴建場景。

結語

6000L/h GMP 注射用水設備的技術核心，在于將高熱效率蒸餾工藝、無菌流體工程與計算機化合規控制深度融合。從 316L 不銹鋼的分子級表面處理，到多效蒸餾的能量梯級利用，再到符合 FDA 21 CFR Part 11 的數據完整性體系，每個環節均體現 “質量源于設計”（QbD）的理念。隨著生物制藥行業向連續生產模式轉型，該類設備將進一步向 “低碳節能、智能運維、全生命周期數據追溯” 方向發展，為 mRNA 疫苗、細胞治療等前沿領域提供關鍵的水質保障，***終守護患者用藥安全。
