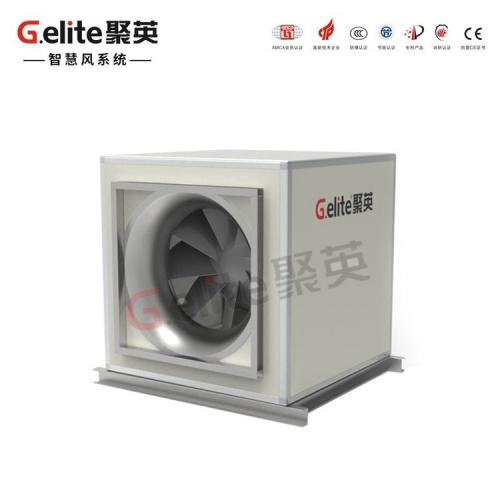

直聯式離心式消防排煙風機(HTFC-Q)

HTFC-Q 離心式管道風機

一、產品說明

● 機號：2.8#～16#

● 風量：1100m³/h～151000m³/h

● 風壓：130～2400Pa

● 功率：0.18～110KW

● 用途：一般用于普通送排風及消防排煙

二、技術特點

性價比高

性能范圍廣，便于設計選型，同時相較于傳統的箱式離心風機，在性能參數相同的情況下，更經濟實惠;

結構形式多樣化

方形設計，多出口方向，使得設計、安裝更加靈活方便;

全新的葉輪形式

離心葉輪自帶與入口文丘里管精密配合的前盤，減少氣流泄露與紊流，提升效率，降低噪音;

直聯傳動

電機直聯，提高風機效率，摒棄了皮帶、軸承等易損部件。

三、特性及應用

HTFC-Q系列離心風機箱是我司在吸收了國外先進技術的基礎上研制而成的新型風機，具有免維護、體積小、重量輕、噪聲低、性能優良、運轉平穩、安裝方便等特點。

適用于普通送排風、消防排煙、防腐防爆等場所。

四、部件結構

1、集流器:制成收斂式流線型整體結構，安裝于風機側面，與軸向平行的截面為曲

線形狀，能使氣體順利進入葉輪，且損失較小;

2、箱體:采用靜音設計的組合式鍍鋅框架箱體，面板為彩涂板，內襯優質消音棉;

3、底座:鍍鋅鋼帶成型線一體式成形(型鋼焊接防腐處理)制作;

4、葉輪:采用先進的CFD流場模擬技術，經靜、動平衡校正，平衡精度達到G2.5級以

上，其材質為鋼制;

5、電機:風機專用電機，效率高，結構穩定;

6、臺座:Q235B優質鋼板制成，用于固定和支撐電機。
