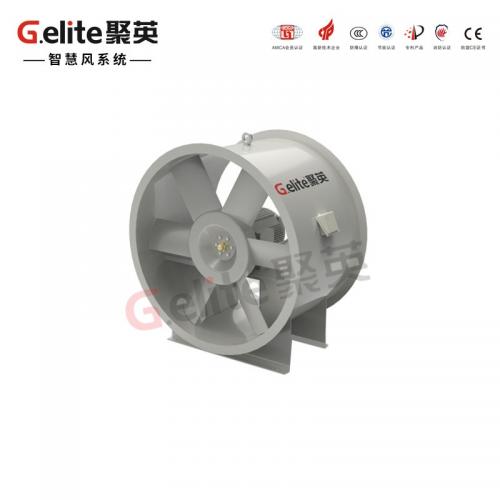

軸流式消防排煙風機(JSF)

HTF\JSF軸流式消防排煙風機

一、產品說明

● 機號：4#～16#

● 風量：2500～142000m3/h

● 風壓：100～2220Pa

● 功率：0.75～45kW

● 用途：消防排煙、正壓送風、普通送排風等。

二、技術特點

平衡精度高

采用鋼制葉輪，結構剛性滿足***大轉速的要求。軸流葉片經過靜態和動態平衡測試，其殘余不平衡量應達到AMCA 204標準的G2.5平衡等級。

防火、耐高溫性能優

按XF211-2009《消防排煙風機耐高溫試驗方法》要求，在一般建筑工程中滿足280℃高溫條件下連續運行30min以上。

用途廣泛

可應用于高層建筑、地下車庫、地鐵、隧道等場合的消防排煙和送排通風。

三、特性及應用

◆ HTF、JSF系列軸流式消防排煙風機運行的工作條件:

1.工作溫度:-20℃~+60℃(可連續運轉);

2.耐 高 溫:能在280℃高溫條件下運行30min以上;

3.濕度:<90%;

4.介質條件:空氣(含塵量不超過100mg/m3);

5.工作電源:380V/50Hz/3P。

◆ 廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排通風。

四、產品部件：

1、葉輪：采用高輪轂比排煙專用葉輪(圓柱形輪轂)，CFD流場模擬技術優化設計，擁有運轉時局部應力均衡，高效節能，低噪聲等性能。該葉輪曲面的專業設計保證了葉輪的空氣動力特性。經ABB機器人葉輪自動焊接裝置焊接，及德國申克動平衡機校驗；

2、風筒：Q235B熱軋鋼板旋壓成形，法蘭與風筒成一體，法蘭旋壓平直，采用機器人風筒焊接裝置；外觀整潔、焊縫均勻、美觀；

3、電機：消防風機專用的耐高溫電機，絕緣等級為H級，防護等級IP54;

4、電機板：采用光纖激光切割機精準下料，折彎機折彎加固，并與風筒焊接固定，確保了風機運行時整機的穩定性。
