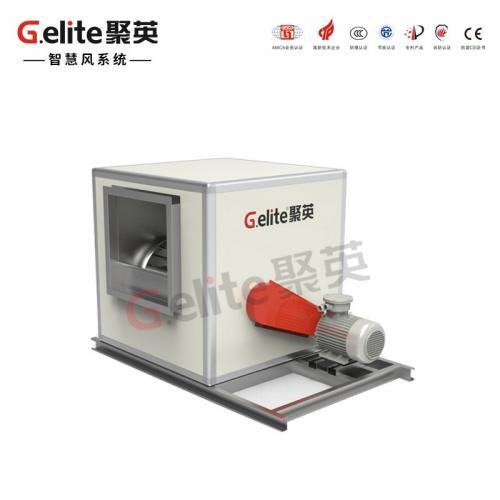

離心式消防排煙風機(HTFC)

HTFC離心式消防排煙風機

一、產品說明

● 機號：9#～40#

● 風量：1880～98230m3/h

● 風壓：183～1163Pa

● 功率：0.55～55kW

● 用途：消防排煙、管道通風等。

二、技術特點

噪音低

箱體靜音設計，吸聲降噪效果好；

安裝適用范圍廣

常規可多達十二種進出風口位置可選，以滿足不同空間安裝要求；

高平衡等級

平衡精度高達AMCA標準的G2.5水平，提高可靠性有效降低運行噪音；

良好的耐火性能

按GA211-2009《消防排煙風機耐高溫試驗方法》要求，在一般建筑工程中滿足280℃高溫條件下連續運行30min以上。

三、特性及應用

HTFC系列風機系我公司研制成功的一種一機兩用、高效率、低噪聲的柜式離心風機，具有明顯的噪聲低、耐高溫性能優良、結構新穎緊湊、振動小、重量輕、安裝維護方便等優點。

電機安裝在箱體外，廣泛應用于賓館、飯店、禮堂、影劇院、地下室、廠礦企業、辦公樓等需要消防排煙、廚房排油煙及通風換氣的場合。

四、部件結構

1、箱體：靜音設計的組合式鍍鋅框架結構箱體，彩鋼面板；

2、底座：鍍鋅鋼帶成形線一體式成形，亦可采用高強度的槽鋼制作；

3、葉輪：雙進風、多翼式前傾葉輪采用優質鍍鋅板制成，大弦長、寬葉型、***大進氣角度的翼型葉片，模具沖壓成形，與前后盤鉚接固定；

2、蝸殼：寬入口、大流線漸開型蝸殼，鍍鋅板模壓拉伸成形，蝸板與側板全自動咬邊機精確咬邊，進風集流器與蝸殼一體成形；

4、皮帶、皮帶輪：窄V帶，防靜電效果優良。帶輪采用錐套式皮帶輪，拆卸方便；

5、軸承：風機采用UKP軸承，使用壽命按國際標準10萬小時考核；

7、電機：風機專用電機，絕緣等級為F級，防護等級IP54。
